商品コード	CVD-PFM801
発売日	2015年8月17日
保証期間	1年

ＰＤＦダウンロード

• 製品カタログ
• 仕様書

  ※要会員登録

• 外形寸法図

  ※要会員登録

• ｸｲｯｸﾏﾆｭｱﾙ

  ※要会員登録

特徴

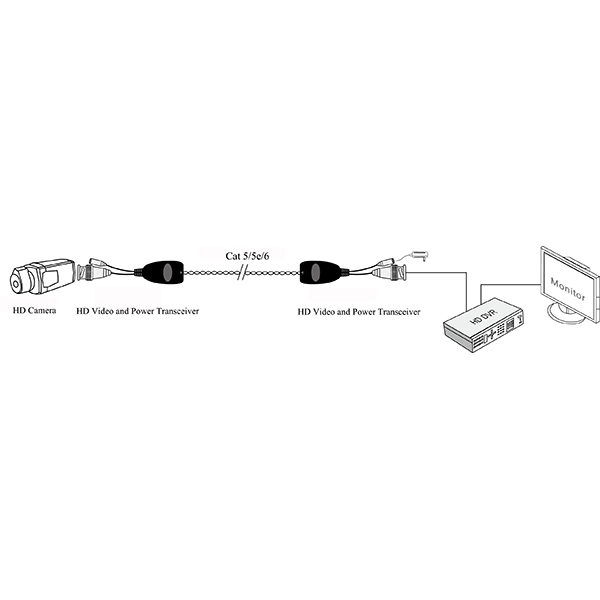

HDCVIをワンケーブルで施工出来る電源重畳パッシブバラン
最大200mまで使用可能
映像/電源/制御をUTPケーブル1本で伝送可能

※DC12V電源では使用出来ません。
※ACアダプター別売

仕様
送信信号	1 channel HDCVI
送信距離	HDCVI　720P/1080P：200m(最大）
電源	入力電圧	距離	出力電圧
	DC24V	0～100m	DC12V 8W
		100～200m	DC12V 6W
カテゴリタイプ	UTP CAT5e / 6
ビデオトランスミッドプロパティ
同軸コネクタ	BNCオス
接続ポート	RJ45
互換性	HDCVI / HDTVI / AHD
解像度	720P/1080P
対干渉性	>60db
プロテクション
ESD	1a contact discharge electricity level 3
	1b air discharge electricity level 3
	Per: IEC61000-4-2
同軸コネクタ	2KV(common-code)
	Per：IEC61000-4-5
UTPコネクタ	2KV(different-code), 4KV(common-code)
	Per：IEC61000-4-5
インピーダンス
BNC	75Ω
UTP	100Ω
プロパティ
寸法 (L x W x H)	72.6mm x 42.5mm x 24.5mm
シェル	ABS
色	Black
N.W.	66.4g / 57.4g
スタビリティ
MTBF	> 10000H
動作環境
動作温度	-10~55℃
保存温度	-20~70℃
動作湿度	0~95% (結露なきこと)
