【販売終了】HDCVI/AHD/HDTVI 同軸ワンケーブルユニット

販売終了品
商品コード AX-DU101T/R
発売日 2016年5月10日
保証期間 1年

PDFダウンロード

  • 製品カタログ
  • 仕様書

    ※要会員登録

  • 外形寸法図

    ※要会員登録

  • クイックマニュアル

    ※要会員登録

特徴

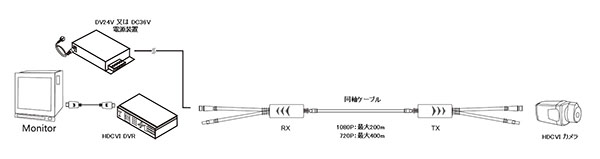

HDCVI/AHD/HDTVIのカメラを同軸のみで施工出来る同軸電源重畳装置
最大400mまで使用可能
映像/電源を同軸ケーブル1本で伝送可能

※ ~200mはDC24V電源、200~400mはDC36V電源使用
※ACアダプター別売

※レコーダーからOSDメニューは使用不可
※Pentablid XVRレコーダーでは使用不可

販売終了
仕様
送信信号 1 channel HDCVI / AHD / HDTVI / CVBS
送信距離 720P:400m(最大)、1080P:200m(最大)
電源 入力電圧 距離 出力電圧
DC24V / DC36V (5C 使用時) 0~100m DC12V 6W (DC24V電源)
100~300m DC12V 3.5W (DC24V電源)
300~400m DC12V 3W (DC24V電源)
400m DC12V 7W (DC36V電源)
ビデオトランスミットプロパティ
カテゴリータイプ Coax 5C-FB / 3C-FB / 5C-2V / 3C-2V
同軸コネクタ BNCオス
接続 BNC
互換性 HDCVI / HDTVI / AHD / CVBS
解像度 720P / 1080P
対干渉性 >60dB
プロテクション
ESD 1a contact discharge electricity level 3
1b air discharge electricity level 3
Per: IEC61000-4-2
同軸コネクタ 2KV(common-code)
Per:IEC61000-4-5
インピーダンス
BNC 75Ω
定格
寸法 W77mm x H28mm x D22mm
シェル ABS
カラー Black
スタビリティ
MTBF > 10000H
動作環境
動作温度 -10 ~ 55℃
保存温度 -20 ~ 70℃
動作湿度 0 ~ 95% (結露なきこと)
