アナログ監視カメラ用映像・電源複合ケーブル SAN-Secure®

商品コード SDSC-1575-T
発売日 2016年9月1日
保証期間 45日

PDFダウンロード

特徴

ケーブルは1本だが電源ユニットが必要で高額になるワンケーブルシステム
装置は安価だがケーブルが太く敷設が面倒なツーケーブルシステム
200万画素ハイビジョン高画質伝送も可能!

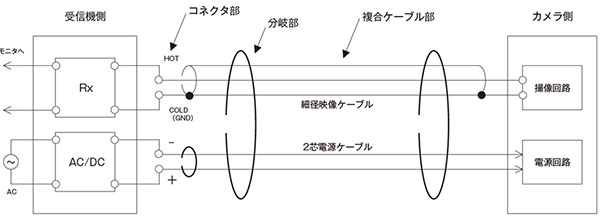

その長所だけを合体させた映像・電源複合の細径軽量“ツーインワン”ケーブル
三陽電工(株)SAN-Secure®(サン・セキュア)シリーズ

独自構造の柔軟な国産ケーブルを国内加工
BNCコネクタはカナレ製を使用しています
同軸ケーブルと同等の性能で、安定した映像伝送を実現しました

ラインナップ
・映像1.5C/電源0.75㎡ 10m(両端コネクタ付) 型番:SDSC-1575-10M
・映像1.5C/電源0.75㎡ 20m(両端コネクタ付) 型番:SDSC-1575-20M
・映像1.5C/電源0.75㎡ 30m(両端コネクタ付) 型番:SDSC-1575-30M
・映像1.5C/電源0.75㎡ 40m(両端コネクタ付) 型番:SDSC-1575-40M
・映像1.5C/電源0.75㎡ 50m(両端コネクタ付) 型番:SDSC-1575-50M

・映像3C/電源0.75㎡ フリーサイズ(両端コネクタ無) 型番:SDSC-3075-T(0.75)
・映像3C/電源1.25㎡ フリーサイズ(両端コネクタ無) 型番:SDSC-3075-T(1.25)

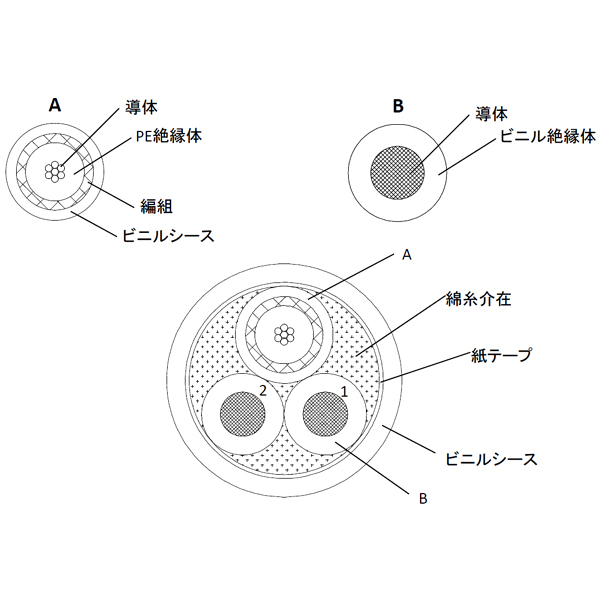

項目 構造 厚さmm 外径mm
A 導体

公称断面積 0.04mm2

JIS C 3152 すずメッキ軟銅線 7/0.08mm

0.24
PE絶縁体

ポリエチレンコンパウンド

絶縁用ポリエチレン 識別:自然色

平均厚さ 90%以上であること

最小厚さ 80%以上であること

0.68 1.60
編組遮蔽

JIS C 3152 すずめっき軟銅線 素線径:0.12mm

編組密度 90%以上であること

0.20 2.00
ビニールシース

JIS K 6723 ビニルコンパウンド

シース用ビニル 識別:黒

平均厚さ 90%以上であること

最小厚さ 85%以上であること

1.10
B 導体

公称断面積 0.75mm2

JIS C 3152 すずめっき軟銅線 30/0.18mm

1.10
ビニル絶縁体

JIS K 6723 ビニルコンパウンド

絶縁用耐熱性ビニル 識別:黒

平均厚さ 90%以上であること

最小厚さ 85%以上であること

0.65 2.40
撚り合せ

左撚り、綿糸介在入り、紙テープ巻

撚り合せピッチは層心径の20倍以下であること
5.50
ビニルシース

JIS K 6723 ビニルコンパウンド

シース用ビニル 識別:黒

平均厚さ 90%以上であること

最小厚さ 85%以上であること

0.50 6.50
表面印刷               SDKK SAN-Secure SDSC-1575-T (LFV)
